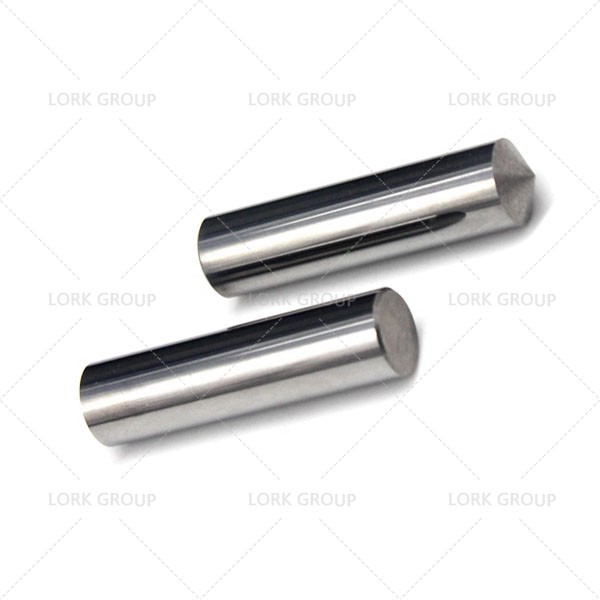

HyMu 50 Permalloy 50 Bar (W.Nr. 1.3922 / FeNi50)
Termék bemutatása
A HyMu 50 (UNS N14080, W.Nr. 1.3922, Permalloy 50, FeNi50, 1J50) lágymágneses vas-nikkelötvözet, amely körülbelül 50% nikkelt tartalmaz. Magasabb telítettségű mágneses indukcióval rendelkezik, és ellenáll a mágneses telítésnek.
A HyMu 80 a HyMu 50 továbbfejlesztett változata; kémiai összetételének köszönhetően-amely körülbelül 80% nikkelt tartalmaz-nagyobb érzékenységet kínál, így drágább megoldás. Van azonban egy hátránya: viszonylag gyenge mágneses térben telítődik, vagyis nem tudja "elfogni" a jeleket, ha azok egy bizonyos intenzitást meghaladnak. Ezzel szemben a Permalloy 50 szignifikánsan nagyobb telítésű mágneses indukcióval rendelkezik, és nem könnyen telítődik erős mágneses térben; következésképpen a HyMu 80-nál jobban megfelel az olyan alkalmazásokhoz, mint az áramváltó magok és a nagy-teljesítményű transzformátormagok.
Tipikus alkalmazásai a következők: áramtranszformátor magok, közepes{0}}teljesítmény-transzformátorok, mágneses erősítők, elektromágneses tengelykapcsolók, mágneses árnyékoló burkolatok (olyan esetekben, amikor az árnyékolási követelmények nem túl szigorúak, de a költséghatékonyság az elsődleges szempont) és relémagok.
Szabványos minőségek, termékformák és feltételek biztosítása
1. Szabványok és fokozatok:
W.Nr. 1.3922 (német szabvány; általánosan szállított)
FeNi50 (kémiai összetétel jelölés)
UNS N14080 (Egységes számozási rendszer)
1J50 (kínai nemzeti szabvány)
Alloy 4750 / Permalloy 50 (USA kereskedelmi osztály)
2. A termék formája és állapota:
A HyMu 50 ötvözetrudak vásárlása előtt megbeszéljük a részletes műszaki anyagspecifikációkat,{1}}beleértve a méreteket, a szállítási állapotot és a tervezett alkalmazást:
Méretek: átmérő, hossz
Állapot: lágyított (lágy) vagy hidegen{0}}húzott (kemény)?
Hőkezelési követelmények: A szállító köteles elvégezni a végső izzítást?
Javaslatok a feltétel kiválasztásához:
Kiterjedt megmunkálást és utólagos házon belüli{0}}hőkezelést igénylő alkalmazásokhoz → Válassza ki a lágyított állapotot.
Közvetlen felhasználásra szánt szerkezeti elemeknél (különleges mágneses tulajdonságok követelményei nélkül) → A hideghúzás-feltétel választható (nagyobb szilárdságot kínál).
Kis-köteges rendelések esetén, ahol a házon belüli hőkezelési létesítmények-nem állnak rendelkezésre → Érdeklődjön a szállítónál, hogy el tudja-e végezni a végső lágyítást a szállítás előtt.
3. Ár referencia
A HyMu 50 ára magasabb, mint a standard rozsdamentes acélé, ugyanakkor lényegesen alacsonyabb, mint a HyMu 80 (a 30%-kal alacsonyabb nikkeltartalom miatt). Az árat elsősorban több tényező befolyásolja:
Nikkel árak:Az 50%-os nikkeltartalom mellett az LME nikkel árának ingadozása közvetlenül befolyásolja az anyagköltségeket.
Méretek:A nagy-átmérőjű rudak drágábbak, mint a kis-átmérőjű rudak (a kovácsolási folyamat megnövekedett nehézsége miatt).
Állapot:A lágyított állapot drágább, mint a hidegen{0}}húzott állapot (mivel további hőkezelési lépést igényel).
Minőségi fokozat:A katonai/csúcskategóriás{0}}ipari minőségek drágábbak, mint a hagyományos kereskedelmi minőségek.
A jelenlegi piaci feltételek alapján a Lork Group a következő hozzávetőleges árbecsléseket adja:
80–100 USD (MOQ: 200 kg) - Egyedi termékek
40–60 USD (MOQ: 100 kg) - Standard termékek
60–80 USD (MOQ: 50 kg) - Standard termékek (kisebb feldolgozást igényel)
A csomagolási és szállítási költségeket általában eseti alapon{0}}alkalmazzuk meg-!
4. Mintavizsgálat:
Általános elvként azt javasoljuk az ügyfeleknek, hogy „először kérjenek mintákat teszteléshez”-különösen a kritikus mágneses áramköröket érintő kísérleti alkalmazásokhoz. Azt javasoljuk, hogy az ügyfelek kezdetben kis mintákat vásároljanak a mágneses teljesítménytesztek elvégzéséhez, és csak akkor adjanak le nagyméretű-rendelést, ha megerősítették, hogy az adatok megfelelnek a szükséges szabványoknak.
Külön emlékeztető:Rúdjaink standard szállítási feltétele a lágyított állapot; azonban hidegen{0}}húzott rudak is rendelkezésre állnak. Tapasztalataink alapján, ha a vásárlók az anyagot közvetlenül kész alkatrészekké kívánják feldolgozni azonnali felhasználás céljából, általában a lágyított állapotot részesítik előnyben. Ezzel szemben, ha az ügyfelek azt tervezik, hogy a feldolgozás után saját hőkezelést hajtanak végre, a hidegen húzott-állapot elfogadható.
A feldolgozás nehézségei és kulcspontjai
A HyMu 80-hoz hasonlóan a HyMu 50 lágymágneses tulajdonságait hőkezeléssel alakítják ki. A feldolgozási feszültségek teljesen megzavarják a mágneses tartomány szerkezetét; ezért ezeknek a tulajdonságoknak a helyreállításához elengedhetetlen egy utolsó lágyítási lépés.
hegesztés:
A HyMu 50 hegeszthető, de az eljárás után feltétlenül újra{1}}hegesztést igényel. A hegesztés során keletkező hő megzavarja a mágneses tartomány szerkezetét; utólagos izzítás nélkül az anyag mágneses permeabilitása a hegesztési varrat közelében lényegében tönkremegy.

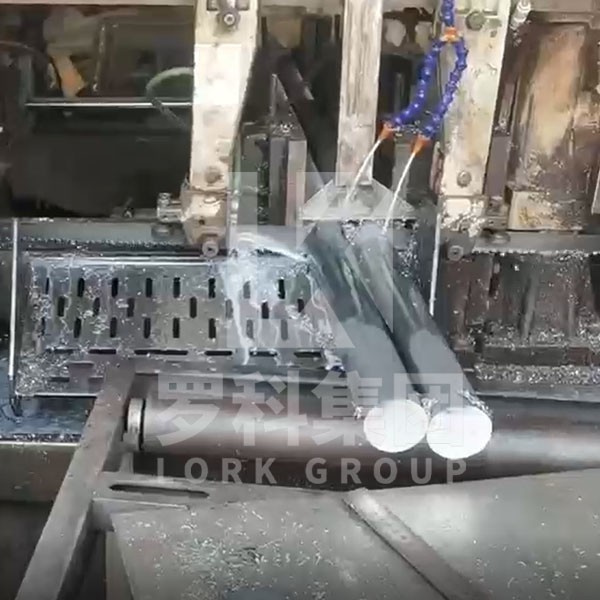

Megmunkálás és hegesztés:
A HyMu 50 megmunkálhatósága hasonló az ausztenites rozsdamentes acéléhoz; nem működik-olyan gyorsan, és összességében valamivel könnyebben használható, mint a HyMu 80.
1. Hot Working - Széles hőmérsékleti ablak
2. Hidegen megmunkálás - A deformációs szint elérheti a 80-90%-ot
További információért forduljon:
Email:susan@lorkgroup.com
WhatsApp:+86 19937075488
Kémiai összetétel
(Lásd a FeNi50 / W.Nr. 1.3922 / 1J50 szabványokat)
| Súly% | Permalloy 50 |
| Ni | 49.0-51.0% |
| Mn | 0.30-0.60% |
| Fe | Fennmaradó (~48-49%) |
| Si | 0.15-0.30% |
| C / P / S | nyomnyi mennyiségben |
A molibdén (Mo) tartalom adott esetben 0,3% és 0,5% közötti tartományban adható hozzá. Ezt a kiegészítést egyes ügyfelek kifejezetten nagy-tisztasági fokozatokhoz kérik, elsősorban az elektromos ellenállás növelése érdekében.
Fizikai tulajdonságok
(Lágyított állapot, a rudak tipikus értékei)
| Anyag | Referencia érték |
| Ellenállás | Kb. . 0.45 μΩ·m |
| Curie hőmérséklet | Kb. . 500 fok |
| Hőtágulási együttható (20-100 fok) | Kb. . 9.2 × 10⁻⁶/fok |
| Hővezetőképesség | Kb. . 25 W/(m·K) |
| Telítettség Magnetostrikciós együttható | Kb. . 25 × 10⁻⁶ |
Megjegyzés: A tényleges mágneses tulajdonságok jelentősen eltérnek a HyMu 50 rudak átmérőjétől, a hőkezelő kemence hőmérsékletének egyenletességétől és a hűtési sebességtől függően. A folyamat érvényesítését a tömeggyártás előtt el kell végezni.
Mágneses tulajdonságok
| Teljesítménymutatók | HyMu 50 | HyMu 80 | szemléltet |
| Mágneses telítési indukció (Bs) | 1.55-1.60 T | 0.80 T | Az 50 kétszerese a 80-nak |
| Kezdeti permeabilitás (μ₀) | ~6,000 | ~50,000 | A 80 érzékenyebb |
| Maximális áteresztőképesség (μ_max) | ~80,000 | ~200,000 | A csúcs magasabb, 80-nál |
| Koercitivitás (Hc) | 12 A/m vagy annál kisebb | 1,6 A/m vagy annál kisebb | A 80 hajlamosabb a lemágnesezésre |
| Curie hőmérséklet | ~500 fok | 461 fok | 50 kiváló hőstabilitást biztosít |
Lork csoport kiválasztási ajánlás:A választás az adott működési feltételektől függ,{0}}gyenge jelek vagy rendkívül nagy érzékenységet igénylő alkalmazások esetén válassza a 80-as modellt; mérsékelt erősségű jelek vagy telítési ellenállást igénylő forgatókönyvek esetén válassza az 50-es modellt. Az 50-es modell telítési mágneses indukciója kétszerese a 80-as modellnek, biztosítva, hogy a „mágneses telítettség” miatt ne fog meghibásodni nagy-áramú vagy nagy{6}}teljesítményű környezetben.
